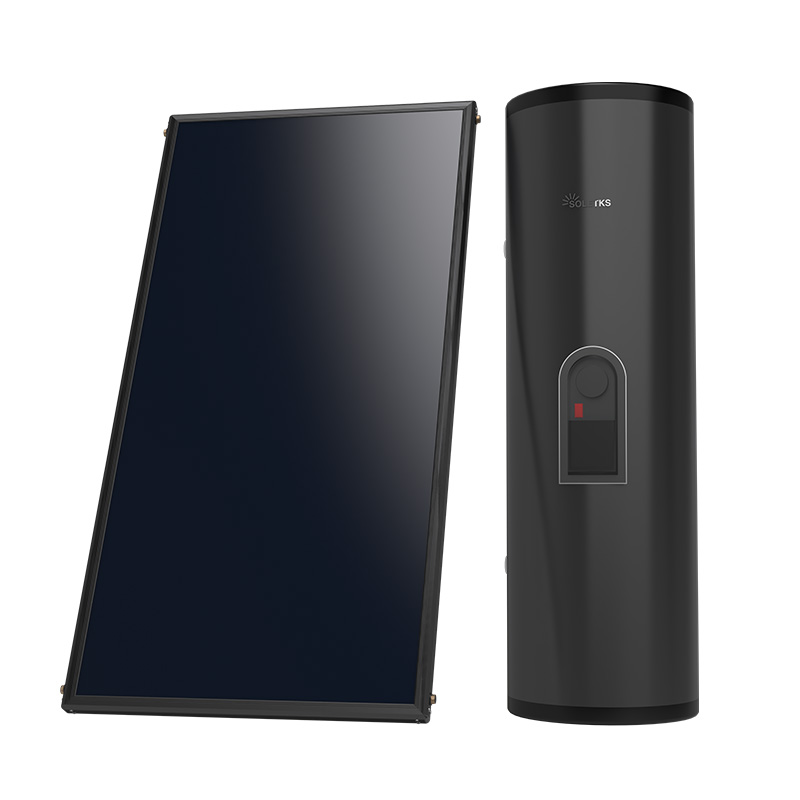

Aquecedor Solar de Água de Placa Plana Dividido
1. Revestimento interior em aço inoxidável de grau alimentar, água limpa e sem poluição
2. Utilizando circulação média, pode ser usado normalmente em áreas frias
3. O depósito de água pode ser colocado no interior, seguro de usar e fácil de manter
4. Operação simples e longa vida útil
Um esquentador solar de água com separação é um dispositivo de água quente que separa o coletor do depósito de armazenamento. O coletor, normalmente instalado em telhados ou outros locais ensolarados, absorve a energia solar através de um sistema de circulação de fluido e converte-a em energia térmica. O depósito de armazenamento pode ser colocado no interior ou numa varanda. Este design oferece várias vantagens: adapta-se a diversos ambientes de instalação, evitando peso excessivo no telhado; o depósito interior reduz a perda de calor e proporciona melhor proteção contra o gelo no inverno; e a sua disposição flexível permite uma integração mais estética com os edifícios, sendo ideal para residências de vários andares, vivendas e ambientes semelhantes.
Características do produto
1. Revestimento interior em aço inoxidável de grau alimentar, água limpa e sem poluição
2. Utilizando circulação média, pode ser usado normalmente em áreas frias
3. O depósito de água pode ser colocado no interior, seguro de usar e fácil de manter
4. Operação simples e longa vida útil
Cenário de aplicação
Projeto de aquecimento de água de vivenda
Coletor Solar de Placa Plana
Colecionador |
SOLETKS2.0-2 |
Área total (m²) |
2 |
Área de abertura (m²) |
1.87 |
C x L x A (mm) |
2000x1000x80 |
Pressão de trabalho nominal |
0,6 bar |
Desempenho ótico |
78% |
Placa absorvedora |
Al, revestimento de absorção altamente seletivo |
Enquadramento |
Alumínio |
Tanque de Água de Aço Inoxidável
Modelo |
300 |
500 |
800 |
1000 |
Colecionador |
SOLETKS-2.0 (×3) |
SOLETKS-2.0 (×4) |
SOLETKS-2.0 (×8) |
SOLETKS-2.0 (×10) |
Comprimento (mm) |
1740 |
1845 |
1720/1820 |
2000/2100 |
Diâmetro Interno (mm) |
Φ480 |
Φ580 |
Φ800 |
Φ800 |
Diâmetro Externo (mm) |
Φ580 |
Φ700 |
Φ900/1000 |
Φ900/1000 |
Isolação |
Espuma de PU 60mm |
Espuma de PU 50/100mm |
||
Material do tanque interno |
Aço inoxidável SUS304 / SUS316 L |
|||
Material do tanque exterior |
Chapa revestida a cor |
|||
Pressão de funcionamento |
7 barras |
|||
Elemento de aquecimento elétrico |
220V 1500W~3000W / 110V 1500W |
|||
Material do tubo em espiral |
Opcional (cobre/sus304/sus316) |
|||
Tamanho da bobina |
Φ12*1,0mm |
|||
Serpentina de troca de calor |
Nenhum/Bobina inferior/Bobina superior e Bobina inferior |
|||
Tanque de expansão |
12L |
24L |
50L |
50L |
Estação de trabalho
Entrada |
Bomba |
Potência nominal |
Controlador |
Dimensão (mm) |
|
SR21H |
AC220V/110V, 50Hz |
Grundfos 15-65 130 |
60-100W |
SR258 |
450x300x160 |
TSCEN-6 |
AC220V/110V, 50Hz |
Wilo ST20/11 |
165W |
FTC-6 |
270x460x160 |

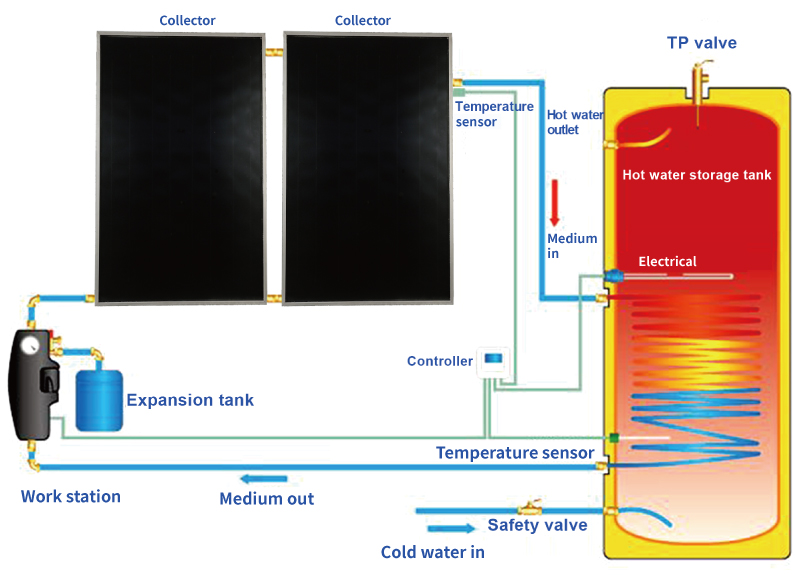

Princípio de Funcionamento
