Sistema de Água Quente Solar com Capacidade de 15 Toneladas por Dia para o Colégio Nº 4 de Xi’an – Uma Solução Replicável para a Modernização Energética dos Campi Universitários
Sistema de Água Quente Solar com Capacidade de 15 Toneladas por Dia para o Colégio Nº 4 de Xi’an – Uma Solução Replicável para a Modernização Energética dos Campi Universitários
O sistema de coletores solares de tipo U-tube, que evacua o ar, cobre cerca de 60% da demanda anual de água quente — equivalente a 15 toneladas por dia — reduzindo a emissão de mais de 100 toneladas de CO₂ por ano e garantindo um fornecimento estável de água quente nos horários de pico da noite, especialmente para os dormitórios dos estudantes.
Contexto do Projeto

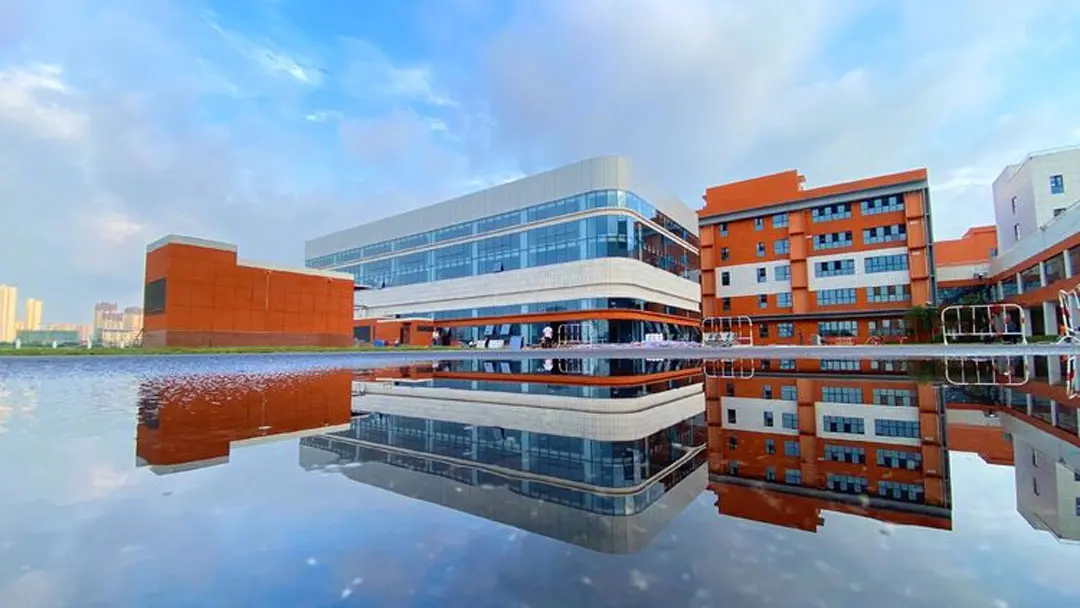

O Colégio Nº 4 de Xi’an é uma escola secundária pública localizada no centro de Xi’an, com uma população estudantil de alta densidade que utiliza dormitórios, cozinhas da cantina e instalações desportivas. Antes da reforma, a escola contava com sistemas convencionais de aquecimento de água a gás ou eletricidade para atender à demanda diária de cerca de 15 toneladas de água quente. Dois fatores impulsionaram este projeto: o aumento dos custos operacionais durante a temporada de aquecimento e as exigências mais rigorosas relativas à sustentabilidade e às metas de redução das emissões de carbono em edifícios públicos chineses.
Por que este caso é relevante para projetos semelhantes em campi universitários:15 toneladas/dia é uma carga típica para uma escola de tamanho médio. Os cálculos térmicos, a lógica relacionada à carga de pico e o dimensionamento dos coletores em forma de “U” nesse caso podem ser diretamente aplicados a qualquer projeto de dormitório ou refeitório com uma capacidade de 8 a 25 toneladas/dia, nas zonas climáticas do norte da China (onde a temperatura média diurna é superior a 2.000 graus Celsius).
As Desafios Antes da Reforma
Partindo de uma carga de 15 toneladas por dia, com uma temperatura de entrada no inverno de 10°C e uma temperatura de entrega de 55°C, a demanda térmica mensal da escola chega a aproximadamente 23.550 kWh. Esse número é a base para todos os problemas ou desafios relacionados a esse consumo energético.
Conta mensal de energia muito alta
Se for aquecido eletricamente, o consumo mensal chega a…~25.000 kWhque custa…CNY 15.000 a 22.000Dependendo das tarifas por horário de uso, um sistema com caldeira a gás consome energia de forma diferente.~2.900 a 3.050 m³/mêscom custos variando entre …CNY 6.200 a 10.200…
Fornecimento invernal instável
A temperatura de entrada no inverno em Xi’an cai para 10°C ou menos, o que aumenta a diferença de temperatura entre o verão (30°C) e o inverno (acima de 45°C). Os sistemas de fonte única perdem eficiência e, frequentemente, não conseguem manter uma temperatura de saída de 55°C durante os horários de pico.
Pressão de pico de carga noturna
60 a 70% da água quente utilizada diariamente vem dessa fonte.Cerca de 9 a 10,5 toneladasO consumo deve ser realizado dentro de um período de 5 horas (18:00 a 23:00). O fluxo horário de pico pode exceder …3 t/hIsso expõe tanques de tamanho insuficiente e aquecedores com resposta lenta.
Pressão relacionada ao carbono e à conformidade regulamentar
O aquecimento elétrico gera…~171 tCO₂e/anoAs caldeiras a gás geram…~75 tCO₂/anoAmbos os números entram em conflito direto com os KPIs do campus verde e com os requisitos de relatórios sobre emissões de carbono estabelecidos pela província.
Visão Geral da Solução
A SoletkSolar projetou um sistema híbrido que combina energia solar térmica e energia elétrica: coletores de tubo em U evacuados são responsáveis por suprir a carga básica durante o dia; um tanque de armazenamento isolado armazena calor antecipadamente para atender às necessidades nos períodos de maior consumo à noite; e uma fonte de energia elétrica de reserva cobre os dias nublados e os períodos em que a produção de energia solar é insuficiente. A lógica deste projeto prioriza a estabilidade no fornecimento de energia durante os períodos de maior consumo, em vez de maximizar a participação da energia solar na alimentação total — uma escolha deliberada para aplicações em ambientes universitários.
Energia solar como carga de base, e não como substituição total.
O sistema foi dimensionado para atender a uma fração anual de energia solar de 60%. Ele permite o pré-aquecimento durante o dia, enquanto o aquecimento elétrico de reserva cobre a necessidade em dias nublados de inverno. Isso evita o erro comum de dimensionar os coletores de forma excessiva com o objetivo de alcançar uma substituição total da energia solar, o que aumenta os custos iniciais e leva a problemas em períodos contínuos de céu nublado.
Tubo em U pressurizado sobre tubo de aquecimento
Os coletores de tubo em U funcionam sob pressão, integram-se perfeitamente à pressão da água municipal e suportam o risco de congelamento no inverno em Xi’an, graças ao fluido de trabalho anticongelante. As alternativas baseadas em tubos de aquecimento foram rejeitadas devido ao custo mais elevado de reparação em caso de falha de um único tubo, especialmente em um ambiente escolar com manutenção limitada no local.
Relação tanque/carga: 1:1
Um sistema de armazenamento isolado com capacidade de 15 toneladas, adequado para atender à demanda diária de 15 toneladas. Esse sistema separa o período de coleta de energia solar (durante o dia) do período de consumo (à noite), permitindo que o pico de consumo de 3 toneladas/hora seja absorvido sem forçar o aquecedor de reserva a funcionar em alta capacidade.
Controlo inteligente + circulação zonada
O controlador de temperatura diferencial gere a bomba coletora; o aquecedor de reserva é ativado apenas quando a temperatura no topo do tanque cai abaixo de 50°C durante os períodos de pico definidos. O sistema de tubulações de circulação zonada reduz as perdas de calor ocasionadas pelas linhas de retorno dos dormitórios.
Configuração do Sistema
30 tubos de vácuo por unidade, área de absorção de 3,0 m² por unidade, pressão de operação de 1,0 MPa. 3003 aletas de alumínio anticorrosivas, canal U de cobre, soldas de liga prata-cobre. Área total de absorção ~240 m².
Tanque interno de aço inoxidável 304, isolamento em poliuretano com espessura de 50 mm; perda de temperatura durante o modo de espera inferior a 1°C/24 horas. O tamanho do tanque foi projetado para absorver o pico de consumo noturno, sem a necessidade de acionar um aquecedor auxiliar.
Dimensionado para processar 1,5 toneladas/hora, com temperatura de operação máxima de 45°C. É ativado apenas quando a temperatura no interior do tanque cai abaixo do valor definido durante os períodos programados de pico de consumo.
Bomba solar acionada pela diferença de temperatura (ΔT) entre a saída do coletor e o fundo do tanque. A circulação da linha de retorno do dormitório, programada em tempo hábil, reduz as perdas de energia durante o funcionamento em modo de espera em distâncias longas de tubulação.
Antes vs Depois
A tabela abaixo compara o sistema de água quente da escola em três cenários: aquecimento elétrico de referência, caldeira a gás de referência e o sistema híbrido de energia solar térmica com backup elétrico. Os valores dos custos são estimativas técnicas baseadas na estrutura tarifária de Xi’an para o período 2025–2026.
| Métrica | Base Elétrica | Nível de Referência de Gás | Energia Solar + Reserva Elétrica | Melhoria |
|---|---|---|---|---|
| Quantidade diária de água quente produzida | 15 toneladas | 15 toneladas | 15 toneladas | — |
| Custo anual de energia | CNY 180 mil a 270 mil | CNY 74 mil a 122 mil | De 30 mil a 55 mil yuan. | ~60–70% ↓ |
| Emissões anuais de CO₂ | ~171 tCO₂e | ~75 tCO₂ | ~35 tCO₂e (reserva de backup residual) | Mais de 100 reduzidos. |
| Estabilidade do fornecimento durante o pico da noite | Marginal | Marginal | Estável (com amortecedor de 15 toneladas) | Resolução de pico alcançada |
| Exposição aos preços dos combustíveis | Risco tarifário da TOU | Risco dos preços do gás no inverno | Exposição limitada ao backup | Sem riscos adicionais. |
| Cumprimento dos KPIs relacionados ao conceito de “campus verde” | Não. | Parcial | Sim | Alcançado |
Resultados de Desempenho
Os números abaixo resumem o desempenho anual projetado e observado do sistema implementado. As faixas de emissões de carbono e de economias refletem estimativas técnicas baseadas em dados climáticos de Xi’an e informações sobre as tarifas para o período 2025–2026.
“A maior mudança visível é o período de funcionamento do sistema de água quente nos dormitórios, que agora ocorre das 19:00 às 22:00. Antes, os dormitórios mais afastados relatavam que a água estava morna quase todas as noites de inverno. Desde que o sistema solar passou a utilizar o novo tanque de 15 toneladas, esse problema praticamente desapareceu.”
Está planejando uma reforma semelhante no sistema de água quente de uma escola ou dormitório? Receba um orçamento personalizado em até 24 horas.
Solicitar Cotação →Conclusões de Engenharia para Projetos Semelhantes
O que funcionou neste campus pode ser diretamente aplicado a qualquer projeto de escola, dormitório ou residência para funcionários com um consumo de 8 a 25 toneladas por dia, em um clima semelhante. Quatro pontos se destacam nesse contexto.
O tamanho corresponde a uma fração da capacidade solar, não à substituição total de 100%.
Alcançar uma participação anual de 60% da energia solar no clima do norte da China é o ponto ótimo em termos de custos. Ultrapassar essa marca para 75% aumenta o número de coletores necessários, sem gerar economias proporcionais, pois as semanas nubladas no inverno forçam o uso de sistemas de reserva, independentemente disso.
A capacidade do tanque é igual à carga diária.
Uma relação de 1:1 entre o tamanho do tanque e a capacidade de aquecimento é a forma mais eficaz de absorver o pico de consumo da noite. Diminuir o tamanho do tanque para economizar custos transfere essa carga para o sistema de aquecimento de reserva, o que prejudica o retorno do investimento e causa exatamente a instabilidade no fornecimento de calor que o projeto visava resolver.
O U-tube sai vitorioso no segmento de sistemas de abastecimento de água municipal pressurizada.
Os coletores em tubo em U pressurizados integram-se diretamente à rede de água principal, sem a necessidade de trocadores de calor intermediários. Para escolas com longos percursos de tubulações horizontais que atravessam vários prédios residenciais, isso simplifica o sistema e reduz o número de pontos de falha.
Controle o backup com lógica baseada em períodos de pico.
Não permita que o sistema de reserva elétrica busque constantemente o valor de ajuste definido durante as 24 horas do dia. Restrija seu funcionamento apenas durante períodos de pico definidos (geralmente das 17:00 às 22:00, no caso de escolas). Essa simples alteração no controle pode reduzir o consumo de energia de reserva em mais de 30%, sem prejudicar a experiência do usuário.
Perguntas Frequentes
Como o sistema fornece água quente nos dias nublados do inverno em Xi’an?
O sistema de reserva elétrica de 80 kW é ativado sempre que a temperatura do tanque cai abaixo do valor definido durante os períodos de pico programados. O tanque isolado, com capacidade de 15 toneladas, retém o calor residual dos dias ensolarados anteriores; portanto, o tempo de funcionamento do sistema de reserva é significativamente menor do que o necessário para um sistema totalmente elétrico.
Qual é o período de retorno para um sistema escolar que produz 15 toneladas por dia?
A estimativa técnica indica um prazo de 4 a 6 anos em comparação com uma base energética elétrica, ou de 6 a 8 anos em comparação com uma base energética a gás, considerando os preços atuais do gás no setor educacional. O prazo real de recuperação do investimento depende da tarifa local, do número de dias de funcionamento da escola por ano e do estado de depreciação dos equipamentos existentes.
O sistema consegue ser escalado caso o número de alunos inscritos aumente?
Sim. O conjunto de coletores em formato de tubo em U é modular: é possível adicionar mais unidades desse tipo em paralelo, sem a necessidade de reformular o sistema de armazenamento ou o circuito de controle, desde que a área do telhado e a carga estrutural permitam. Os tanques de armazenamento também podem ser expandidos adicionando um segundo tanque em série.
Qual é o custo anual de manutenção?
A manutenção típica de um sistema desse tamanho custa entre 5.000 e 10.000 yuan por ano e inclui inspeções das bombas, calibração dos controladores, verificação do fluido anticongelante e lavagem dos tanques. A substituição dos tubos de vácuo, se necessária, é feita a nível individual das unidades, e não envolve a substituição de todo o sistema.
O sistema requer um operador dedicado?
Não. A lógica do controlador de temperatura diferencial e do aquecedor de reserva funciona de forma autônoma. A equipe responsável pela manutenção das instalações da escola cuida dele através de inspeções trimestrais, de forma idêntica ao processo de trabalho habitual em uma sala de caldeira convencional.
